1. 主要功能、特性

l 簡單、直觀的全中文人機界面，輕松實現信號機時間、階段、方案、調度、行人請求、無線通訊和無電纜協調等參數的查詢和設置；

l 支持手機APP在線操作；

l 支持手動控制功能，包括指定方向放行、黃閃、步進等；

l 支持無線遙控功能（選配）；

l 可以設置16種階段方案。根據不同時間段的車流量歷史數據可將一天分為若干個時間段，配以不同的控制方案，從而實現對車流的有效控制。同時可自定義多個調度方案，滿足不同日期的、不同交通需求的控制；

l 在相位切換過程中，該信號機提供平滑的過渡過程，不會出現路口燈態突然變化的情況；

l 信號機主機采用全金屬外殼，具有良好的抗電磁干擾性能，堅固耐用、可靠性好。運用看門狗技術，使系統運行更為穩定。信號機內置備用電池，掉電后能保持系統時鐘繼續運行，用戶自定義的工作參數可保持十年不丟失；

l 全系統由太陽能分布式供電，無需另外提供電源；

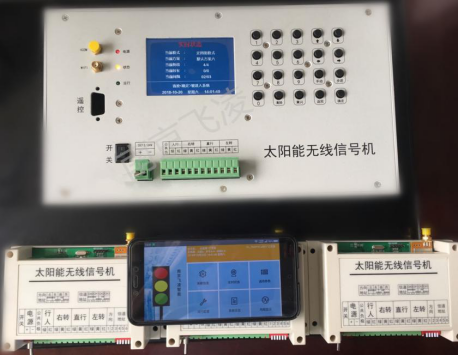

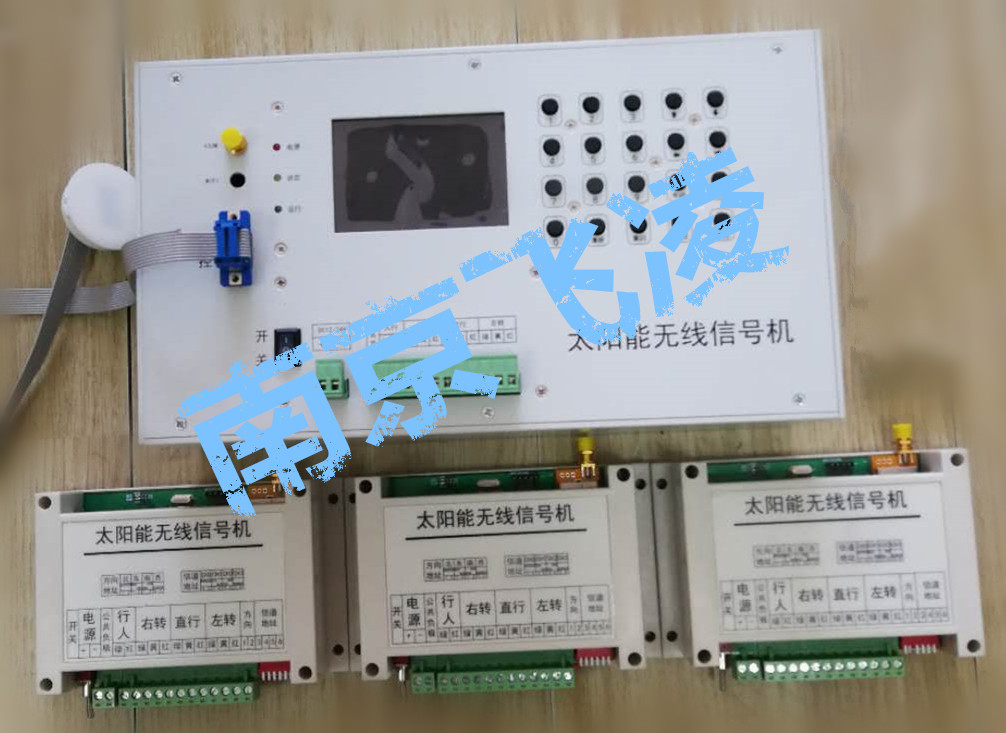

l 全系統采用主從分布式體系結構，由一個主機和三個從機控制四個方向信號燈，主從機之間采用無線通訊方式進行數據交換及控制；

l 數據采用國際流行DES、RSA等加密算法進行加密通訊，確保數據鏈路安全，可靠；

l 主機面板可顯示當前時間、無線發射狀態、故障狀態、系統運行狀態等；

l 從機2秒內接收不到數據則降級至黃閃運行，同時重啟無線模塊和從機本身。一旦通訊恢復則自動恢復到正常工作狀態，無需手工干預；

2. 技術參數

2.1  電源

u 額定電壓：DC12V/DC24V

u 額定功率：

主機：2W(不算信號燈負載)

從機：1W(不算信號燈負載)

u 信號燈輸出驅動能力：單路信號燈負載可達30W

2.2  輸入輸出接口

u 信號輸出：主機與從機均支持11路輸出（9路機動車相位和2路人行燈相位）

2.3  主要參數

u 黃閃信號頻率：1Hz

u 啟動時序：黃閃狀態（10S）→ 黃燈狀態（5s） →全紅狀態（5s） →

正常運行

u 信號轉換序列：機動車信號：紅 → 綠 → 綠閃 → 黃 → 紅

行人過街信號：紅 → 綠 → 綠閃 → 紅

u 可設置階段表：16個，包括6個預設默認設置及10個自定義設置；每個階段表最多可以設置8個階段

u 可設置方案：16個，包括6個預設默認設置及10個自定義設置

u 可靠性：MTBF平均無故障運行時間＞30000 小時

u 工作時間：7*24 小時連續工作

2.4  無線參數

u 通訊頻率：425MHZ～450.5MHZ(共256信道，出廠默認433MHZ)

u 通訊距離：2100米(晴朗、空曠)，空中速率1200bps。

u 發射功率: 最大17dBm(約合50Mw,四級可調)

u 發射電流：55ma (17dBm)

u 天線形式：SMA接口或彈簧天線

2.5  絕緣強度

u 絕緣電阻大于10MΩ

2.6  工作環境

u 溫度：-40℃～70℃

u 濕度：5%～95%（40℃時無冷凝）

u 沖擊：10g/16ms，半正弦波,100次

u 介電強度：耐壓AC1500V、50Hz

u 避雷：雙路獨立避雷裝置

u 抗沖擊振動：5-33Hz,1g/1h,振幅雙向2.5mm可經受各種交通工具正常情況下所產生的沖擊及振動

u 防水、防塵：主機和從機為室內機設計，需要安放在室外防水機柜內。

2.7  其他參數

u 地址編碼：2位撥碼開關定義4個地址，0-北、1-東、2-南、3-西。

u 通訊信道編碼：4位撥碼開關定義0-15共16個通訊頻道，可避免相互路口干擾。

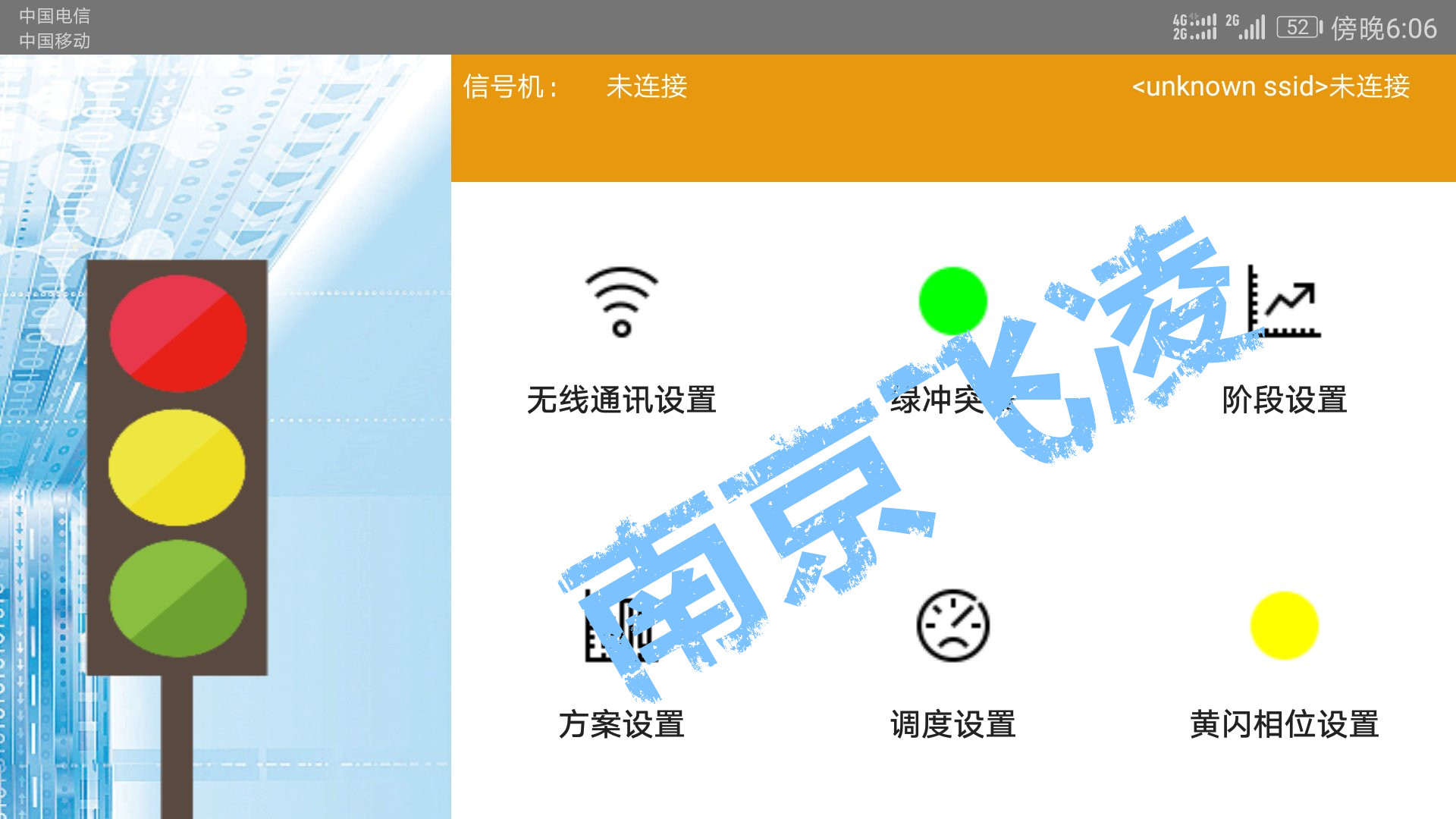

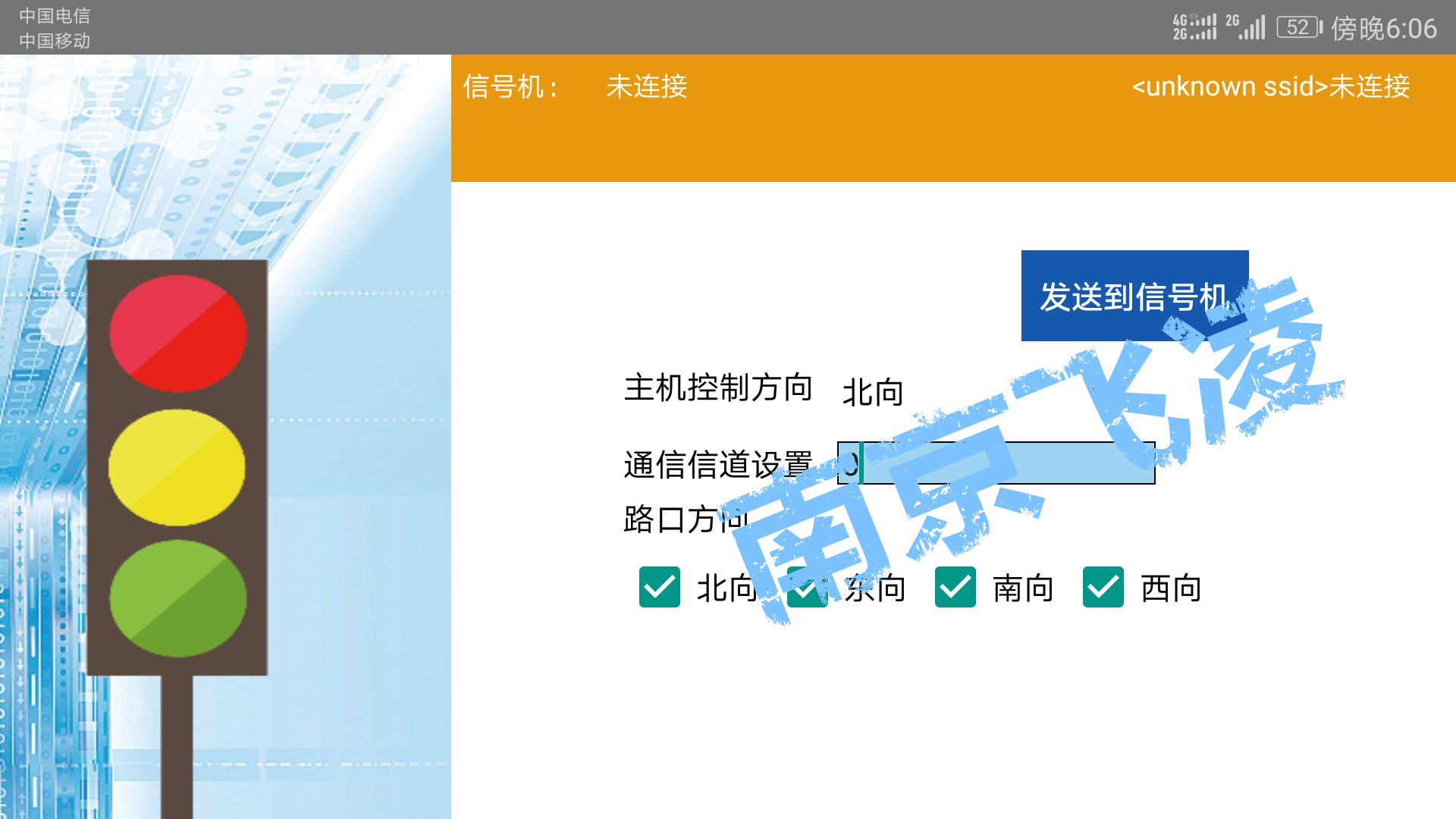

3. APP應用程序界面

5. 外形尺寸

u 主機： 285mm（長）×160mm（寬）×90mm（高）

u 從機：145mm（長）×90mm（寬）×40mm（高）
