1. 主要功能、特性
l 支持8種基本工作模式：系統聯網控制模式、行人過街請求模式、特勤車輛放行控制模式、多時段定周期控制模式、無電纜線協調控制模式、手動控制模式、黃閃模式、全紅模式；
l 支持手機APP在線操作（選配）；
l 支持無線遙控功能（可選配遙控器）；
l 支持16相位48路燈輸出，行人相位可通過軟件設置成機動車相位；
l 可設置階段表：16個，包括6個預設默認設置及10個自定義設置；每個階段表最多可以設置8個階段；
l 可設置方案數：16個，包括6個預設默認設置及10個自定義設置；
l 時間調度數：支持16個時間表計劃調度；
l 啟動時序：黃閃狀態（10s）→ 黃燈狀態（5s） →全紅狀態（5s） →正常運行；
l 信號轉換序列：機動車信號：紅 → 綠 → 綠閃 → 黃 → 紅
行人過街信號：紅 → 綠 → 綠閃 → 紅
l 支持通訊式倒計時、脈沖倒計時和跟隨倒計時；
l 支持控制LED信號燈、白熾信號燈和鹵素信號燈；
l 1個10M/100M自適應RJ45網絡接口；
l GPS接口（可選配GPS）：1個，用于接收GPS 授時；
l 行人請求接口：2路
l 通訊倒計時接口：1個RS485接口，用于通訊倒計時顯示器數據輸出。
2. 技術參數
設備名稱 | 聯網式道路交通信號控制機 |
整機組成 | 交通信號控制機采用模塊化設計。主要單元包括：電源模塊單元、主控制器單元、信號燈輸出驅動單元、手控面板單元、LCD單元。 |
信號燈輸出 | 標準配置48個信號燈輸出 |
相位參數 | 交通信號控制機標配16個相位（12個機動車燈相位和4個人行燈相位，人行燈相位可配成機動車相位） |
通訊接口
| 1個RJ45網絡接口 1個RS485通訊倒計時信號接口； 2個行人過街請求按鈕接口； 1個GPS接口； 1個WIFI熱點（選配）。 |
配時方案 | 支持16個信號配時方案 |
時間調度 | 支持16個時間表計劃調度 |
基本控制功能 | 系統聯網控制模式、行人過街請求模式、具有多時段定周期控制模式、無電纜線協調控制模式、手動控制模式、黃閃模式、全紅模式。 |
倒計時功能 | 支持通訊式倒計時、觸發式倒計時和跟隨式倒計時等多種倒計時工作模式； |
數據斷電保存時間 | 永久保存 |
防雷措施 | 具有防電網浪涌和抗雷電襲擊的功能； |
系統校時 | 交通信號控制機可外接GPS，實現統一校時，可實現綠波帶功能； |
故障檢測功能 | ? 開機初始化診斷； ? 綠沖突監視和保護； ? 信號控制方式及燈色狀態監視。 |

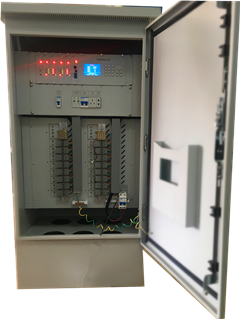

機柜結構和工藝
| 全封閉型機箱，具有防雨、防潮、防塵、防震能力，達到IP65的防護等級； 機箱采用高級防銹蝕和抗風化表面處理工藝處理，完全適合全天候的戶外運行，機箱材料采用防腐防銹的鍍鋅鋼板； 機柜外部尺寸：1210mm（高） x650mm（寬） x 500mm（深） |
電氣指標 | 交流輸入額定電壓：AC220V±44V； 交流額定頻率：50Hz±2Hz； 整機功耗：小于30W(不包括信號燈負載)； 驅動功率：信號機每路的最大驅動功率為600W； 絕緣電阻：大于100MΩ 耐壓：在電源電極或與電源電極相連的其它導電電路和機柜、安裝機箱等易觸及部件之間施加1500V、50Hz電壓，不出現擊穿現象； 電磁抗擾度：交通信號控制機在靜電放電、電快速瞬變脈沖群、浪涌、電壓短時中斷等電磁騷擾環境下不出現電氣故障。 |
環境溫度 | -40℃--＋70℃ |
相對濕度 | 10％--95％ |
重 量 | ＜30Kg |

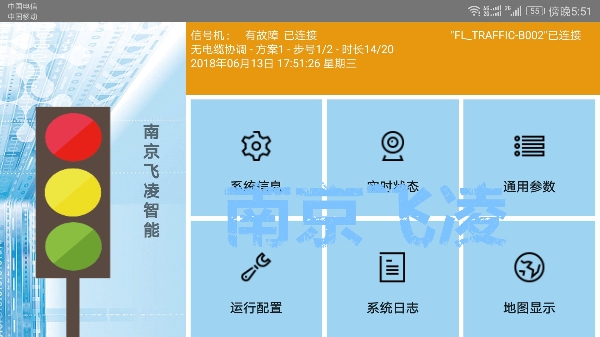

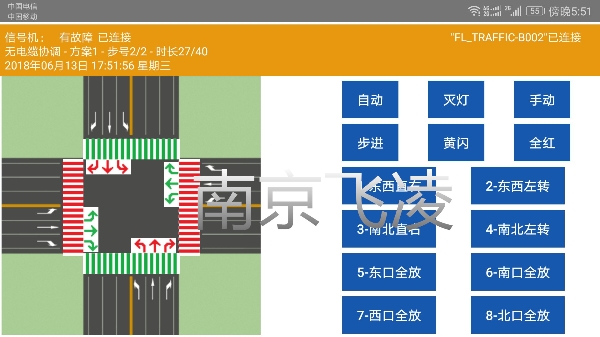

3.APP應用程序界面
4.結構尺寸
機箱尺寸 1210mm（高） x650mm（寬） x 500mm（深）
